HART475彩屏手操器

一、 HART475 彩屏手操器功能概述 本产品适合 HART 协议的智能变送器以及各类 HART 标准协 议的仪器仪表的通信操作,与 HART275 、 HART375 兼容,可通 信 1151 , 3051 , EJA , ABB 及其他 HART

一、HART475彩屏手操器功能概述

本产品适合HART协议的智能变送器以及各类HART标准协 议的仪器仪表的通信操作,与HART275HART375兼容,可通 11513051EJAABB及其他HART协议的进口仪表,完全兼 容国产的各种智能压力变送器以及带有HART协议的智能仪器仪 表。

二、HART475彩屏手操器本设备配备:

手操器   1                     通信电缆 1

24V电源线 1                    操作手册 1

250欧姆电阻 1                  手操器包 1

(本手操器使用55号干电池即可工作,电池须用户自行配备)

三、HART475彩屏手操器界面介绍
HART475彩屏手操器操作界面介绍

启动通信器

在启动期间,通信器将自动轮询检测HART回路设备,如果连接正常将显示被连接设备工位号及进入主菜单,您可以进一步 的操作:

关闭通信器

按住“开关”键半秒钟以上,松开按键,关机完成。

四、HART475彩屏手操器建立HART回路连接

手操器接线示意图
HART彩屏手操器回路连接图

为手操器接线示意图(注意负载电阻应不小于250 姆),如果HART回路中的阻抗小于250欧姆,则需要附加电阻。 打开现场通信器开关, 将自动从轮询号 0 ~ 15 检测回路的 HART设备,回路连接错误或设备无法识别时自动进入连接方式 选择菜单,检查硬件连接后可重新选择连接,连接到设备后自动

进入设备类型选择主菜单。 不同的设备类型进入不同的菜单,

五、常用的压力变送器菜单树形图。

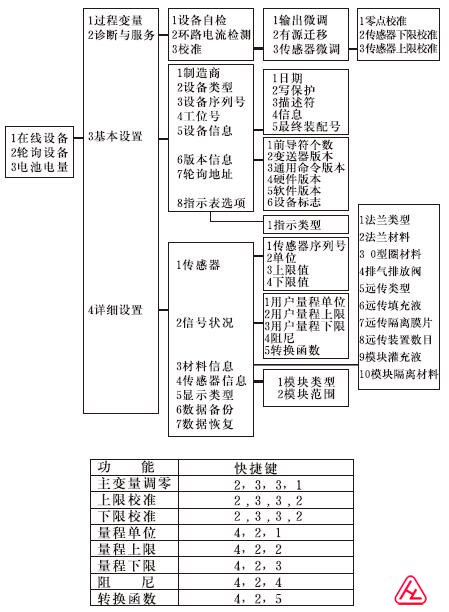

通用菜单树:
HART彩屏手操器通用菜单树

EJA菜单树:
HART彩屏手操器EJA菜单树

1151菜单树:

HART彩屏手操器1151菜单树
