精巧型扩散硅压力变送器（液晶型）

产品特点： ①测量压力和液位 ②可根据用户的要求带显示和不带显示 ③4~ 20mA DC- 线制信号传送 ④量程0-60 Mpa ⑤测量介质:液体油类、气体或蒸汽 ⑥安装方式：螺纹式，法兰式

商品描述

HL316系列扩散硅压力变送器
一 、概述
HL316系列扩散硅压力变送器采用进口高品质扩散硅式、陶瓷式压力传感器芯片作为敏感元件，采用专用集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。广泛应用于电力、石油、化工、冶金、水利、自来水、食品等行业。

二、特点
★ 适合狭小空间安装

★性能价格比高
★过程安装方便
★温度特性好
★综合精度高
★LED指示表头，现场读十分方便。
★ 4～20mA DC二线制信号传送，抗干扰能力强，
传输距离远。
★使用被测介质广泛，可测油、水及与316不锈钢
兼容的糊状物

三、主要技术指标

传感器类型	A扩散硅传感器	B陶瓷传感器
精度	0.5%F.S 0.25%F.S
测量范围	-100kpa～60mpa
存贮温度	-40℃～80℃
使用温度	-20℃～80℃
温度影响	＜0.02%/℃	＜0.015%/℃
湿度	≤95%RH
现场显示	0～100%等分刻度 31/2 LED 31/2 LCD
负载能力	≤750Ω
机械保护	IP65
输出	4～20mADC（二线），0-10/20mADC(三线)，0/1-5/10VDC(三线)
适用介质	与316不锈钢或陶瓷兼容的液体、气体、蒸汽等
仪表材质	传感器壳体：不锈钢1Gr18Ni9Ti,膜片：不锈钢316L,电子壳体：塑料
密封形式	氟橡胶‘O’型圈或全焊接

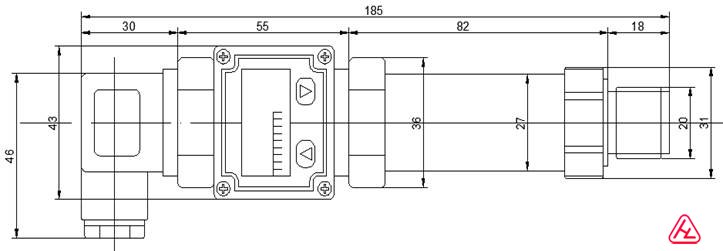

四、外形尺寸

五、电气连接（赫斯曼）

六、产品选型
